Co je hexagonal.one
Začnu tím, že hexagonal.one není hotový výrobek a je dobré mít alespoň základní znalosti elektrotechniky.
Hexagonal.one je elektronická stavebnice pro začínající bastliče, kterou můžete po skončení experimentování použít jako nástěnnou dekoraci a jednou pro vždy tak uchovat design svého hardware.
Omluvte prosím třes rukou, jedná se o extrapyramidové vedlejší efekty léků.
Hlavní myšlenkou hexagonal.one je teze, že i k sestavení složitých obvodů stačí chytře použitý hexagonální grid (šestiúhelníkové pole). Jak je možné vidět na SO14, tři hexíky stačí pro použití 14tipinového integrovaného obvodu.
V propojeném gridu se má za to, že na každém hexíku máte k dispozici Vcc (+5V) a Gnd (0V). To ohromě zjednodušuje práci! Třetí pin od kraje hexíku je signál, kde se děje to nejpodstatnější, tedy zapojení dle schématu (ořezaného o zapojení k Vcc a Gnd).

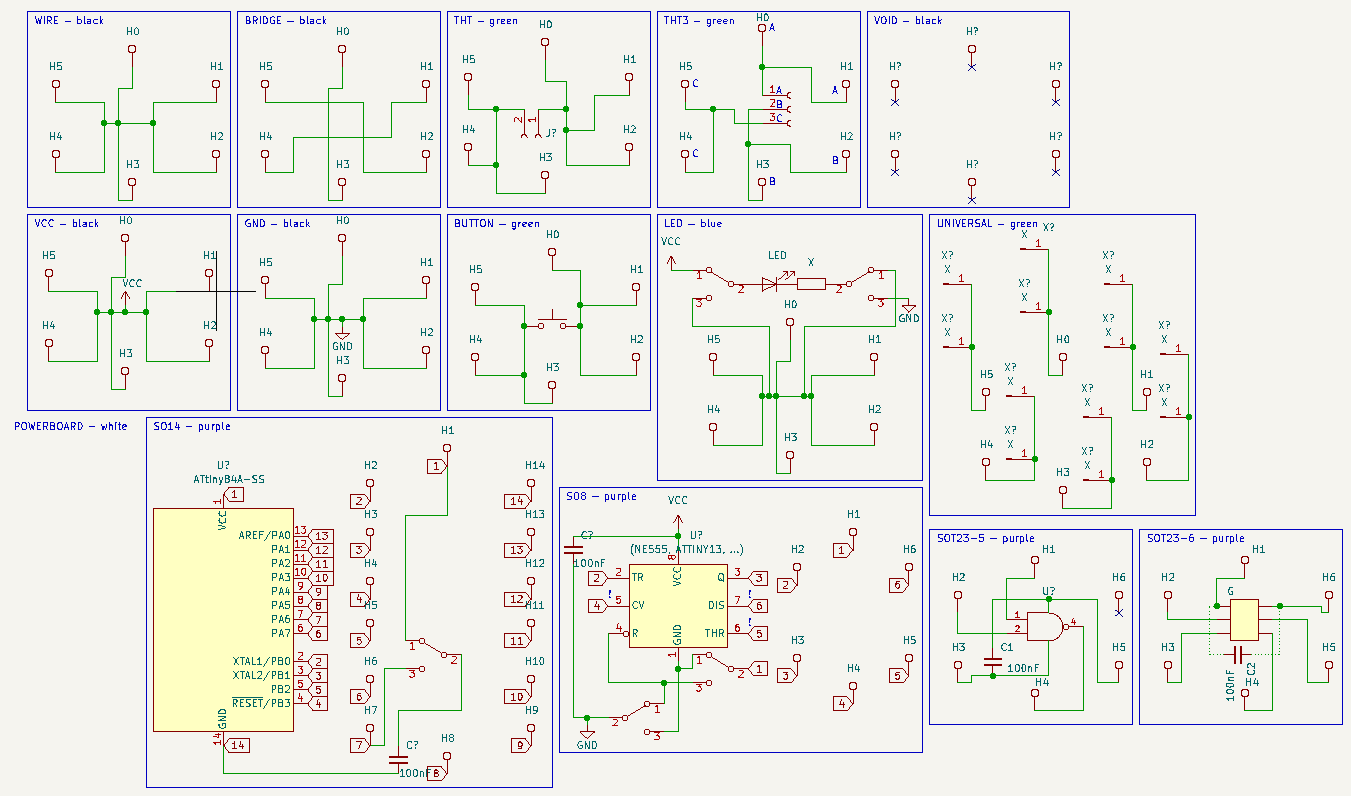

NEPŘEHLÉDNĚTE! PROJEKT HEXÍKŮ SE SCHÉMATY VŠEHO MOŽNÉHO V KICADU 7.
K připojení stavebnice ke zdroji napájení slouží powerboard se schottky diodami proti přepólování, pojistkou, kondenzátorem, varistorem a indikační diodou. Powerboard negeneruje signál, signální pin má nepřipojený.
PRODLUZKA
SO8
SO14
SO14N
SOT23-5
SOT23-6
THT2
THT3
UNIVERSAL
VCC
VOID
WIRE
ZATACKA
BRIDGE
BUTTON
GND
JACK

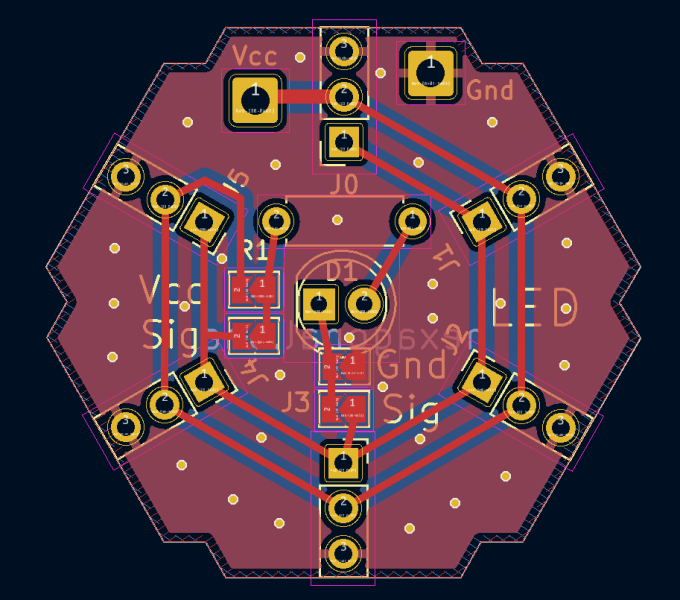

LED
5PIN
pouze LED
LED s tlačítkem
