Příklady zapojení

Níže se můžete inspirovat při stavbě svých obvodů našimi demonstračními příklady. K většině příkladů přikládáme schémata. Není to nic obtížného na pochopení...

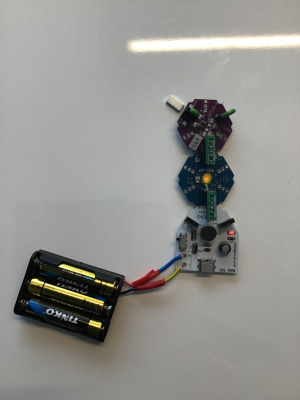

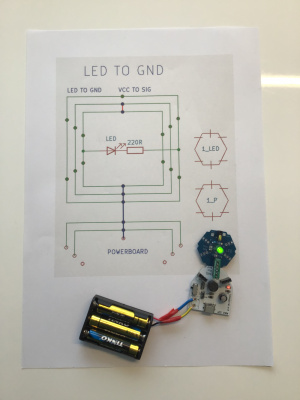

LED do země

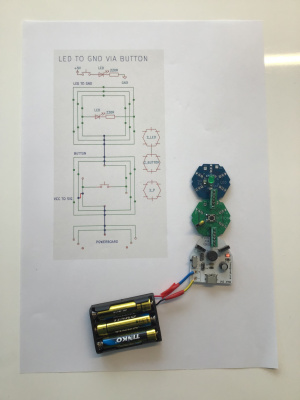

LED do země přes tlačítko

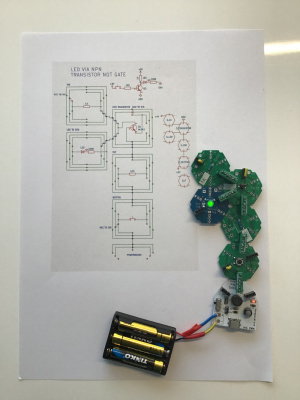

NOT NPN tranzistorem

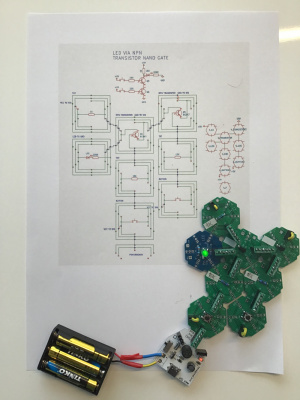

NAND NPN tranzistory

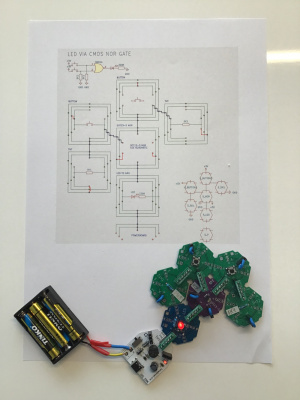

NOR integrovaným obvodem

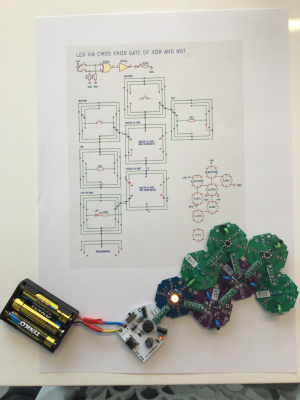

XNOR

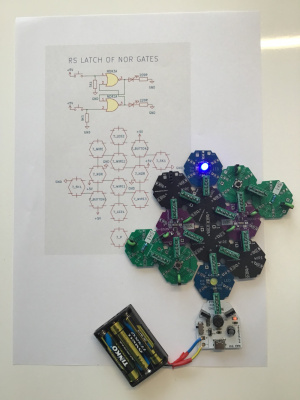

RS latch

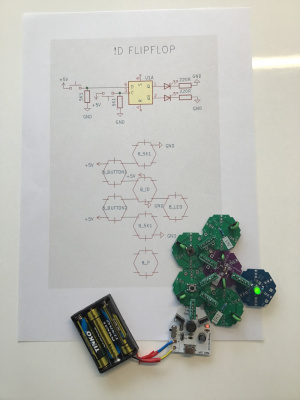

!D flipflop

NE555 jako 1Hz "blikač"

Magnetický analogový senzor

Breadboard (nepájivé pole), napájení celku může být kdekoliv

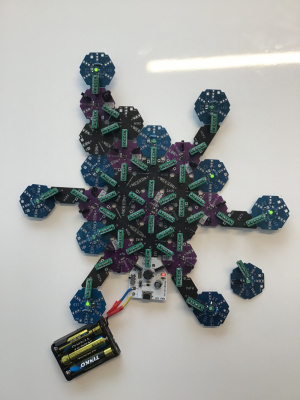

Náhodně blikající AtTiny13 do logických hradel

...
